单向阀综合性能试验机

单向阀综合性能试验机适用于单向阀的气密性、流量性能、充放气等性能试验。

立即咨询下一个产品

主要技术参数:

1、超高压增压系统要求
系统需配置增压泵为超高压试验提供气源，可增压至系统所需的超高压输出压力，可增压至138MPa。
2、超高压试验系统要求
超高压系统最高工作气压压力为≥100MPa，两路:
2路独立试验管路，工作压力20~100MPa，出口接精度为5um过滤器。
3、高压系统要求
高压系统最高工作压力≥35MPa，两路；
2路独立试验管路，工作压力0~35MPa，出口接精度为5um过滤器；
带高压气瓶20L一个，额定工作压力35MPa，承压能力240MPa，气瓶出口通径o010mm，气瓶出口配置安全阀及压力表,放置在高压、中低压管路前端，使用年限≥20年；
使用电动气阀实现快速充气，电动气阀通径要求与试验系统管路通径相同，通径均不小于φ10mm。
4、中低压系统要求
中压试验系统最高工作压力≥10MPa，试验管路1路，工作压力0.1~10MPa；
低压试验系统最高工作压力≥2.5MPa。试验管路2路，一路工作压力为0~2.5MPa，其中一路工作压力为0~0.1MPa；
以上3路独立试验管路，通径不小于10，所有管路出口均接精度为5um过滤器。
5、流量测试系统要求
配置1路独立的流量测试系统，可满足产品流量速率1.2L/s~10.5L/s、精度≤0.1L/s的使用要求
流量计后端需设置反向保护装置，并与单独放气管路连接。
6、充放气试验模块

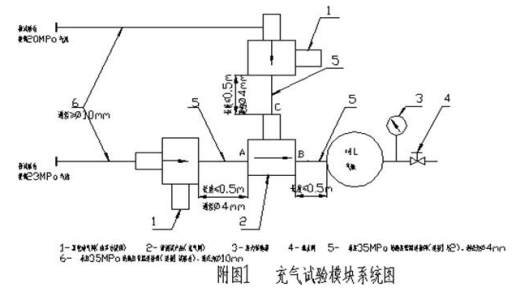

充放气模块可按照某充气阀技术条件要求进行充气与放气检查试验，该模块需配置1L气瓶（承压能力不低于35MPa）、压力传感器以及连接高压软管等部件，具体详见附图1充气试验模块系统，图示中1为某电动气阀（由买方提供）、2为需要测试的单向阀产品（充气阀），其余部分均由卖方设计。

要求该模块为独立模块，可方便与试验台系统连接使用，并可实现将充放气试验时1L气瓶的压力、充放气时间等试验数据进行采集、显示。
7、吹除性能试验模块
吹除性能试验模块可按照菓吹除阀的技术条件要求进行吹除性能检査试验,该模块需配置0.5L、1L气瓶各一个(承压能力均不小于35MPa)、压力传感器以连接高压软管等部件,具体详见附图2吹除性能试验模块系统,图示中1为需要测试的单向阀产品(吹除阀)，其余部分均由卖方设计。

要求该模块为独立模块，可方便与试验台系统连接使用，并可实现将吹除试验时吹除阀关闭压力等试验数据进行采集，显示。

8、试验系统的密封件要求:试验系统保持最高工作压力,管路及各接头连接部位不允许泄漏,检査时间10分钟，试验中不允许有振动、颤动等8影响试验准确性的因素存在;
9、附件配置
配置8根高压软管，承压能力>35MPa，通径为Ф10mm，长度为1.5~2m;
配置4根超高压软管，承压能力>100MPa，通径>Ф4mm，软管均为长度1.5~2m
10、要求以上各路系统能够独立工作，并且以上各系统能够根据设定程序进行联动工作。
